Outil de Fraisage SFeedUP

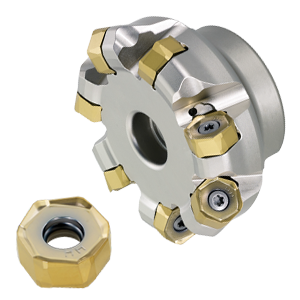

Fraises à surfacer à 45° DN_H/G avec plaquettes à 12 arêtes
Ingersoll lance une gamme de fraises avec un angle d'attaque de 45° équipées de plaquettes économiques à 12 arêtes pour apporter plus de productivité dans les applications d'ébauche et de fraisage lourd.

La gamme DiPosHexa est très fiable et productive dans les opérations de surfaçage. Les arêtes de coupe sont renforcées et la conception des corps de fraises est optimisée (positionnement semi tangentiel). Le grand angle d'inclinaison radial donne une excellente évacuation des copeaux et, associé à des corps de fraises très rigides, il réduit les vibrations. Cette conception offre des avantages en termes de productivité dans les applications de surfaçage des aciers et des fontes.

Téléchargement Pdf

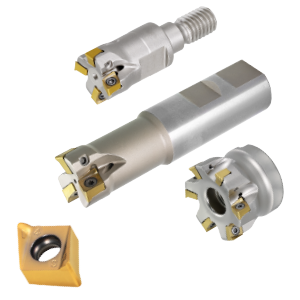

Fraises pour épaulements à 90° avec plaquettes à quatre arêtes  MNHU04 /_09/_11/_14
Pour faire suite au succès des produits de fraisage de la gamme MNHU06, Ingersoll lance la gamme de fraises et plaquettes DiPosDuo MNHU04, 09, 11 et 14. Les plaquettes MNHU04, 09, 11 et 14 présentent les mêmes caractéristiques que la gamme MNHU06 mais offrent un plus grand choix de tailles pour une plus grande variété d'applications. Le nouveau logo DiPosDuo sera désormais apposé aussi sur les fraises et plaquettes MNHU06.

Téléchargement Pdf

Vidéo Produit

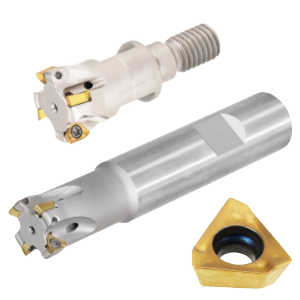

Fraises en bout et plaquettes THLS04
Ingersoll étend la famille HiPosTrio avec des fraises équipées de nouvelles plaquettes THLS04. Avec les nouvelles fraises et plaquettes THLS04, Ingersoll ajoute une nouvelle taille à son offre HiPosTrio. Quatre tailles de plaquettes sont désormais disponibles dans la gamme HiPosTrio standard d'Ingersoll.

Téléchargement Pdf

Vidéo Produit

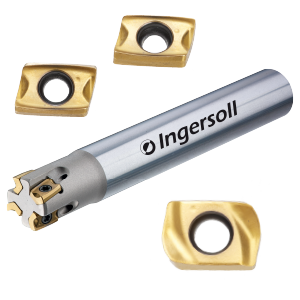

Fraises et plaquettes de la gamme FNK05 pour le micro usinage
Ingersoll lance une nouvelle gamme de fraises et plaquettes pour le micro usinage dans la plage de diamètres Ø8 - Ø14 mm – la gamme HiPosSFeedV.

La nouvelle gamme HiPosSFeedV est idéale pour les petites pièces et le micro usinage. Ces nouvelles fraises peuvent se substituer aux fraises carbure monobloc en bout de diamètre Ø8 et plus (Z = 2). Elles sont très productives et réduisent les coûts par rapport aux fraises carbure monobloc car ce sont des fraises à plaquettes indexables.

Téléchargement Pdf

Vidéo Produit

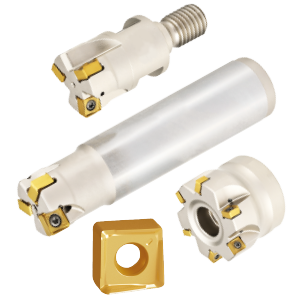

Plaquettes réversibles à 8 arêtes
Le système DiPosQuad d'Ingersoll permet d'usiner des épaulements à 90° avec des plaquettes réversibles. Les arêtes de coupe hélicoïdales réduisent l'effort de coupe et les vibrations pendant l'usinage et sont très productives. Avec la nouvelle gamme DiPosQuad pour le fraisage d'épaulements, Ingersoll offre pour la première fois des plaquettes à huit arêtes radiales permettant un usinage à 90°. De plus, le pas fin des fraises permet de réduire les coûts de production grâce à une productivité plus élevée.

Téléchargement Pdf

Vidéo Produit

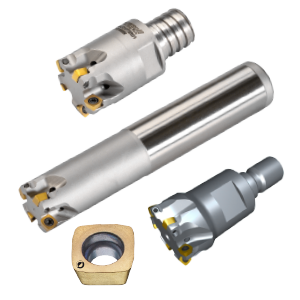

Fraise grande avance 15G1B
Nouvelles fraises grande avance pour l'ébauche en diamètres Ø 10 - 25 mm. Géométries de plaquettes pour les aciers, les fontes, les matières des groupes M (aciers inoxydables) et S (super alliages réfractaires et alliages de titane) et les matières trempées jusqu'à 48 HRC. Dans le cadre de la présentation des produits SFeedUp, la description des produits de la gamme de fraises à plaquettes carrées passe de GoldQuadF à GoldSFeed. L'extension des fraises grande avance GoldSFeed comporte des fraises en bout et des fraises à plaquettes fixées par vis avec attachement métrique ou avec notre attachement Ts éprouvé.

Téléchargement Pdf

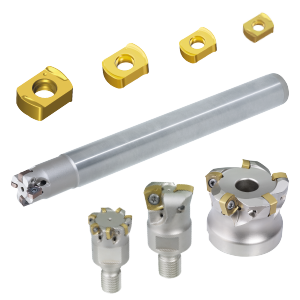

Fraises grande avance et plaquettes UNLU04/-06/-09/-11
Pour répondre à la demande du marché en matière de petites fraises grande avance, Ingersoll a développé de nouvelles plaquettes réversibles à 4 arêtes de petite taille UNLU04. La petite taille des plaquettes permet d'augmenter le nombre de dents sur les corps de fraises, ce qui améliore considérablement la productivité par rapport aux plaquettes existantes UNLU06. Les nouveaux corps de fraises pour plaquettes de 4 mm sont disponibles en diamètres de Ø10 (Z2) à Ø20 (Z5) pour les fraises en bout et en diamètres de Ø10 (Z2) à Ø32 (Z8) pour les fraises à attachement fileté et également modulaire ChipSurfer Type "TS". Différents types de fraises sont proposés: fraises à surfacer, fraises en bout et fraises modulaires.

Téléchargement Pdf

Vidéo Produit

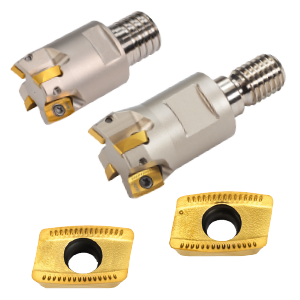

Fraise à copier de finition 12L8J
Les fraises de semi-finition et finition de la gamme HiPosProB sont conçues pour l'usinage de parois à 90° ou inclinées, des opérations qui sont traditionnellement effectuées avec des fraises à plaquettes rondes, mais elles sont plus efficaces et productives. La forme spéciale à segment de cercle des arêtes de coupe autorise des trajectoires de coupe plus longues et des avances plus élevées sans dégradation des états de surface. La nouvelle gamme comporte des outils à attachement fileté métrique en diamètres Ø16/20/25/35/42 et des outils de précision avec l'attachement Ts éprouvé en diamètres Ø16/20/25. Les diamètres et attachements qui ne sont pas disponibles en standard peuvent être fabriqués sur commande en semi-standard.

Téléchargement Pdf

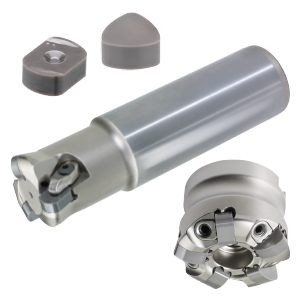

Plaquettes céramique pour l'usinage à grande vitesse et grande avance
Nouvelle gamme de fraises à plaquettes céramique grande vitesse et grande avance très productives pour les matières difficiles à usiner (superalliages réfractaires), en particulier les alliages à base de nickel tels que l'Inconel. Avec la croissance de la demande dans le secteur aéronautique et dans le secteur de la production d'électricité, l'usinage des matières réfractaires est de plus en plus courant, or, de par leur nature, ces matières conservent leur résistance même à haute température. En raison de leur mauvaise conductivité thermique, leur usinage est difficile et la productivité est réduite. C'est pour répondre à ce défi qu'Ingersoll a mis au point une nouvelle gamme de fraises à plaquettes céramique — CeraSFeed.

Téléchargement Pdf

Vidéo Produit 1

Vidéo Produit 2


Fraise tonneau 48E_
Le système de fraises à têtes interchangeables ChipSurfer est éprouvé ; il s'enrichit d'outils pour la finition multi axes. Les nouvelles fraises à segment de cercle type « tonneau » sont conçues pour effectuer des opérations de finition plus rapidement qu'avec des fraises à bout sphérique ou des fraises toriques standard tout en offrant de meilleurs états de surface. La géométrie tonneau de précision est rectifiée et convient aux décalages de trajectoire importants dans les opérations de semifinition et de finition. Le grand rayon permet une transition plus fluide entre les passes adjacentes, ce qui améliore la qualité des surfaces sur le plan visuel comme sur le plan de la mesure. Ces outils sont disponibles en diamètres de 12 mm et 16 mm.

Téléchargement Pdf

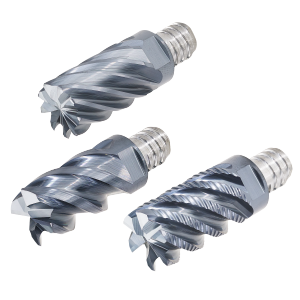

Fraises d'ebauche/finition 47C_/47D_ /48D_ 1,5xD
Le système de fraises à têtes interchangeables ChipSurfer est éprouvé ; Ingersoll l'enrichit d'outils avec un plus grand rapport entre la profondeur de coupe et le diamètre permettant de passer de 0,7xD à 1,5xD. Les nouvelles têtes de fraisage sont disponibles en diamètres de Ø8/10/12/16/20/25 mm

Téléchargement Pdf

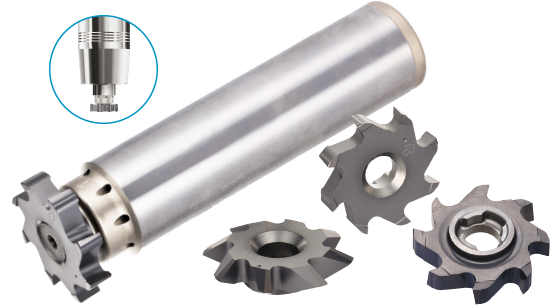

Têtes de fraisage carbure monobloc à changement rapide multiapplications
Ingersoll lance une gamme de fraises polyvalentes à têtes carbure monobloc interchangeables adaptées à des applications variées. MultiSurfer est une gamme de fraises optimisées pour le surfaçage, les épaulements et les chanfreins dans toutes sortes d'applications nécessitant l'usinage de petites caractéristiques. Ces outils sont plus performants que les fraises à plaquettes indexables équivalentes. Le système exclusif de montage des têtes de fraisage d'Ingersoll est simple, précis et rigide ; il ne comporte qu'une seule vis de serrage et le changement des têtes est rapide. Par ailleurs, c'est une solution de fraisage plus productive que les fraises à plaquettes indexables en raison du plus grand nombre de dents pour un diamètre donné.

Téléchargement Pdf

Vidéo Produit


Fraises céramique en bout pour les matériaux réfractaires
INCERAMIC - nouvelle gamme de fraises céramique en bout dans la nuance IN76N optimisée pour l'usinage des superalliages à base nickel.

Téléchargement Pdf

Vidéo Produit
